钻石：下一代终极功率半导体的希望？

1天前

过去数十年，电力电子领域经历了从双极型晶体管、MOSFET到碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体的变革，每次革新都带来性能、效率的提升与系统微型化。如今，我们站在新的门槛前——合成金刚石有望推动功率器件效率向99.99%迈进，这对电力电子工程师而言是激动人心的突破。

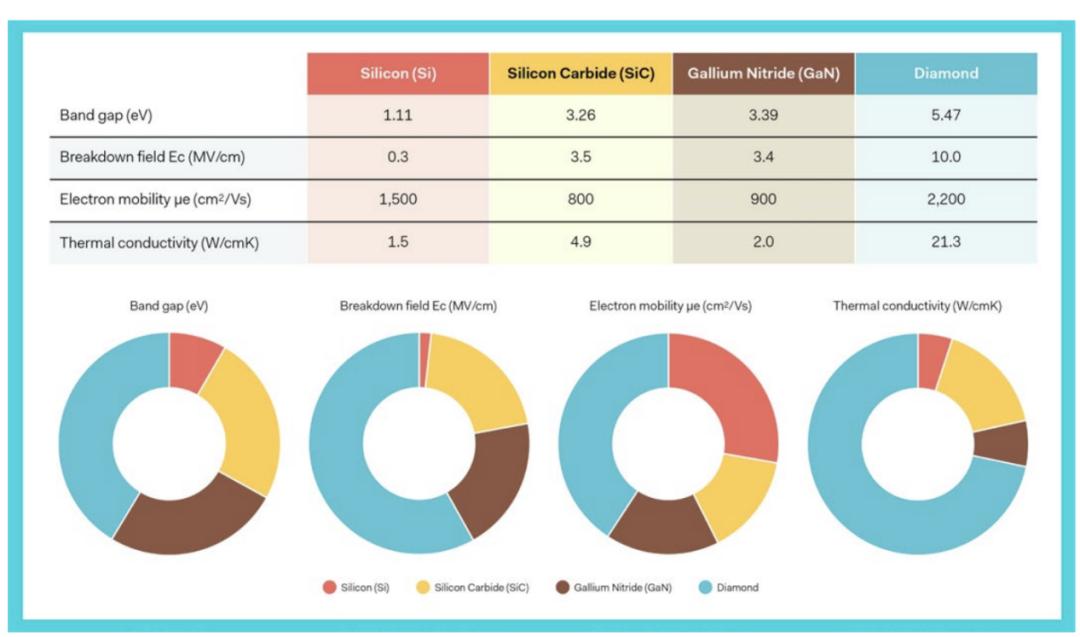

图1：材料特性决定性能

钻石用于半导体是否现实？

钻石传统上与珠宝、工业研磨、切割或实验室高压实验相关，似乎与电力转换系统或射频放大器无关。但科学界早已认可其优异的散热性，远超硅等传统材料。不过，钻石的硬度和加工复杂性曾阻碍其在半导体领域的应用。

钻石的技术应用始于1954年通用电气用高温高压法合成首颗人造钻石，20世纪80年代化学气相沉积（CVD）法用于合成金刚石，90年代探索掺杂工艺。如今，材料科学与制造技术的进步正让合成金刚石成为未来半导体的有力竞争者。

技术演进的阶梯

电力电子技术的发展像阶梯，每次突破推动新技术走向市场。金刚石半导体可能是下一个阶段，尽管有人认为挑战巨大。SiC和GaN的成功也非一蹴而就：90年代末SiC功率二极管价格高、制造难、可靠性存疑；GaN先用于射频领域，后成为高效功率晶体管，应用于快速充电器、数据中心电源等。

硅技术成熟且持续改进，但SiC和GaN因行业对更高电压、效率、开关频率的需求而成功，缩小了设备尺寸。如今，SiC和GaN广泛应用于电动汽车、太阳能逆变器等，降低了设备的尺寸、重量和功耗。GaN在高频开关领域有优势，SiC在中高压范围取代IGBT和硅MOSFET。但两者存在局限性，高温恶劣环境下的应用需要更高性能和稳定性，而钻石的特性恰好能满足。

钻石的优势

材料的物理性质决定其在高功率、高频或高温应用中的性能。对比硅、SiC、GaN和钻石的四个关键参数：

一、带隙

带隙衡量导电能力，宽禁带意味着更强的抗漏电和抗击穿能力。钻石的带隙达5.5 eV，远超其他材料，可在更高电压和温度下工作。

二、击穿场强

击穿场强是材料抵抗电应力的能力，对高压器件至关重要。钻石的理论临界电场强接近10 MV/cm，是GaN或SiC的三倍、硅的30多倍。相同额定电压下，器件可做得更薄，降低电阻、提高效率，为10 kV、20 kV甚至50 kV的器件铺路，有望改变高压直流输电、电气化铁路和并网能源系统。

三、电子迁移率

电子迁移率影响电子开关和信号传播速度。GaN和钻石的电子迁移率相近，但钻石器件饱和速度更高，可实现极快的开关速度、极低的导通电阻和更低损耗，将开关频率推向新高，进一步缩小磁性元件尺寸。

四、导热系数

导热系数衡量传热能力，高导热系数对散热至关重要。钻石的导热系数高达20 W/cmK，是已知材料中最高的，散热能力卓越。其无与伦比的散热能力可使器件在超过400°C的温度下稳定运行，实现更紧凑、坚固的系统，尤其适用于航空航天和高温应用。

当前发展阶段

金刚石半导体尚未主流化生产，但过去十年在CVD合成技术上取得显著进展，可制备大面积、超纯的单晶金刚石晶片。实验室已成功演示金刚石肖特基二极管和功率场效应晶体管，但全面商业化受成本、缺陷密度、掺杂控制和可扩展性限制。不过，最新研究成果令人振奋。

回顾SiC和GaN的发展，如今金刚石半导体正迈向预工业化阶段，构建支持未来商业产品的生态系统。以下是日本和法国（欧盟）的部分杰出项目：

一、日本

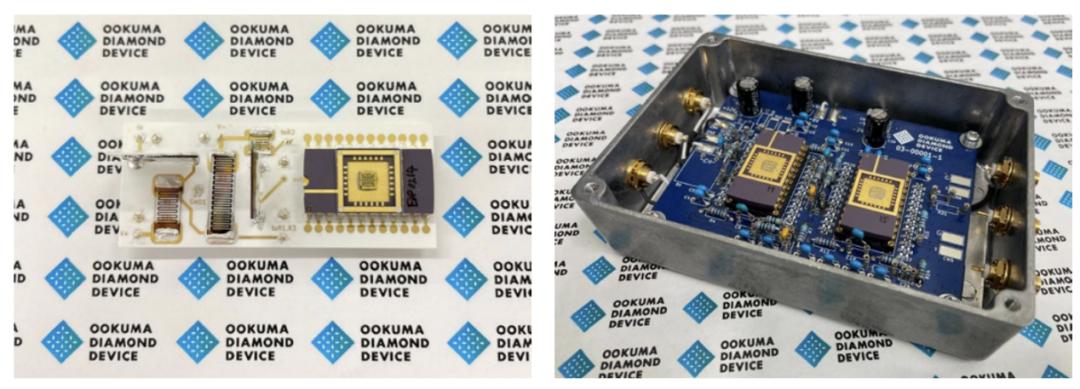

佐贺大学研究团队开发出金刚石n沟道MOSFET晶体管。福岛第一核电站停运后，2012年启动项目开发能在高辐射环境下运行的金刚石半导体，由AIST、JAEA、北海道大学和KEK等机构合作。北海道大学和AIST联合创办的大熊金刚石器件株式会社建立了垂直整合制造系统，开发的差分放大器电路可在300°C下长期稳定运行。2025年初，AIST与本田合作制造出氢端金刚石MOSFET原型，实现安培级高速开关操作，计划应用于下一代移动电源设备。

二、欧洲

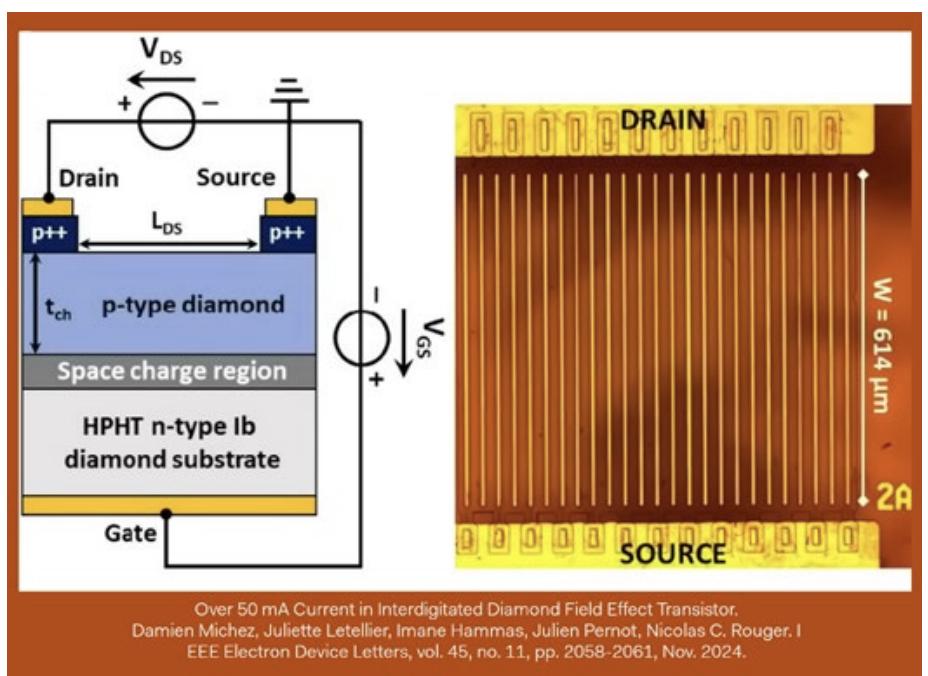

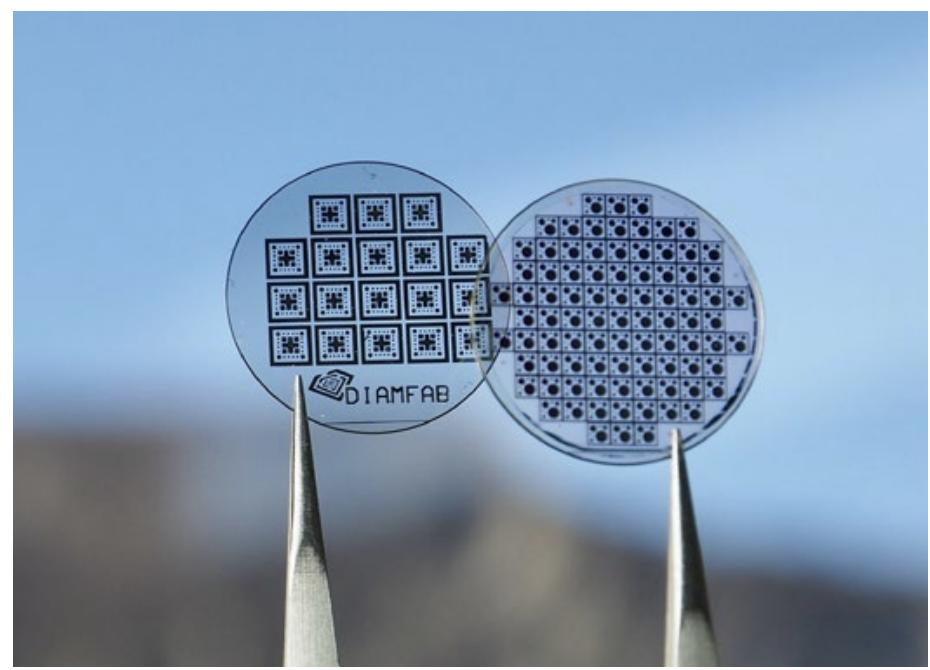

欧盟“地平线2020”计划下，法国CNRS协调的“基于金刚石功率器件的绿色电子技术”项目组建联盟，探索金刚石技术。法国公司Diamfab由CNRS下属Néel研究所人员创立，开发肖特基二极管和MOSFET等元件。CNRS内尔研究所、LAPLACE实验室与Diamfab合作设计的金刚石JFET实现50 mA创纪录体电流传导，器件具有14.7 mm栅极尺寸和24个平行指状结构，是真正可用的器件。
