在电子系统隔离领域，光耦与数字隔离器的竞争已持续十余年。当数字隔离器凭借更优性能参数崛起时，业界曾普遍认为光耦将被取代。然而，尽管数字隔离器加速追赶，光耦仍占据主要市场。

实际上，二者并非单纯替代关系，而是在不同场景互补，共同保障电子设备安全稳定运行。

正因如此，当前市场中数字隔离器新品不断涌现，光耦也持续推出新器件，还出现了越来越多的光耦仿真器产品，以便更便捷地替代传统光耦。

光耦并未退场

光耦即光电耦合器，作为隔离领域的老牌器件，依靠电-光-电转换机制在电子产业站稳脚跟。其核心原理简单：输入端发光二极管（LED）通电发光，输出端光敏元件（如光敏三极管、二极管）接收光信号后导通，实现输入与输出电路的电气隔离，仅保留信号单向传输能力。这一特性使光耦长期以来都是高压与低压间通信的关键元器件。

光耦原理图

光耦至今不可替代，主要源于以下优势：首先是卓越的电气隔离与抗干扰能力；其次，结构简单、成本低廉，无需复杂驱动电路，易与各类逻辑电路连接，在消费电子、家用电器、低端工业控制等成本敏感场景仍是首选；此外，无机械触点、寿命长、耐冲击、工作温度范围宽，在恶劣工业和车载环境中能稳定工作；最后，光耦诞生已50年，工程应用积累深厚。

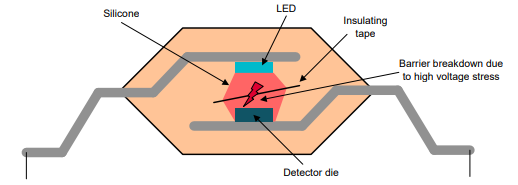

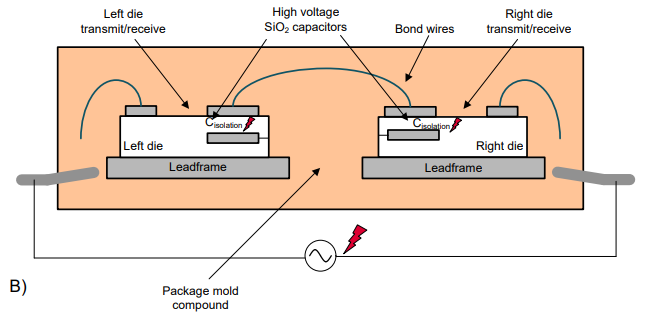

博通《光耦的鲁棒构造》白皮书测试了光耦与电容隔离产品的可靠性：光耦隔离器（ACPL-334J）电源故障仅烧毁输入IC，三层绝缘屏障因物理间距和聚酰亚胺薄膜耐损性无损伤，漏电流与故障前一致，符合标准；电容隔离器电源故障引发输入IC处SiO₂电容烧毁，单片集成工艺使电路与隔离屏障无物理隔离，故障能量直接传导至绝缘层，特定应力测试下绝缘屏障可能失效。因此博通认为光耦具有“无与伦比的电气隔离”能力。

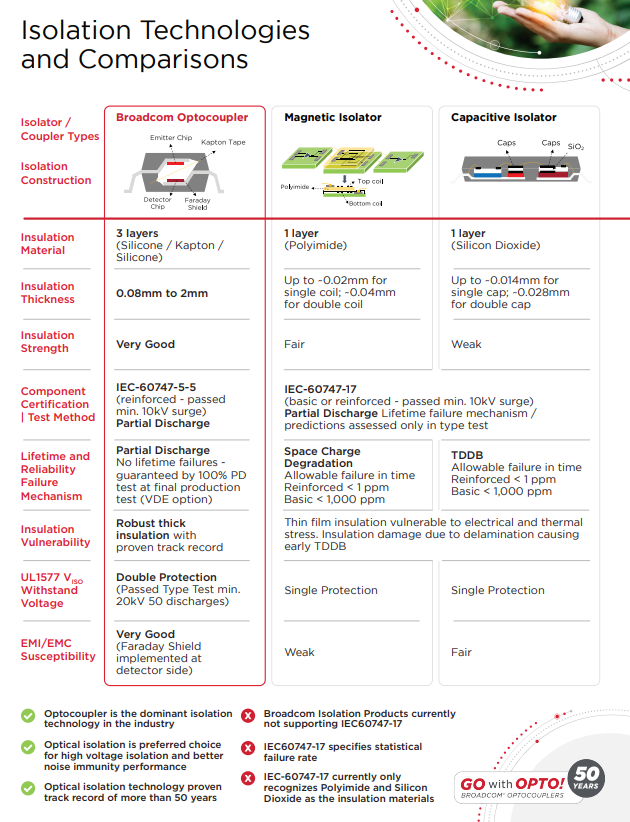

如图所示，博通验证显示光耦仍是更高电压和更优EMI表现的选择。

除博通外，多家公司持续投入光耦研发：东芝推出四款小型S-VSON4T封装的电压驱动型光继电器（TLP3407SRB、TLP3412SRB、TLP3412SRHB、TLP3412SRLB），最高额定工作温度达135°C，适用于车载、测试测量设备等严苛场景；Vishay半导体VOx619A光电晶体管输出光耦合器，为工业和消费电子信号隔离设计，宽输入电流范围下有大电流传输比率（CTR），采用紧凑DIP和SMD封装，绝缘电压达5000VRMS，符合UL、VDE、CQC等安全标准；安森美HCPL2x高速10MBit/s逻辑门光耦合器，用于需电气隔离和快速数据传输的逻辑门应用，由850nm AlGaAs LED与超高速集成光电探测器逻辑门光学耦合，输出为开集电极，-40°C至+85°C温度范围内开关参数有保证，最大5mA输入信号可提供最小13mA输出灌电流（扇出系数8）。

数字隔离器正在快速崛起

光耦虽优势显著，但固有局限性为数字隔离器崛起留下空间。光耦核心短板集中在性能与稳定性：传输速率有限，多数普通光耦仅kHz级别，高速光耦难破百Mbps，无法满足现代电子系统高速信号传输需求（如SPI接口数Mbps甚至30Mbps）；时序性能差，传播延迟多为微秒级且偏差大，影响工业控制、通信设备的控制精度与响应速度；功耗高，LED需持续驱动电流，还需额外无源器件，增加电路板空间与功耗，数字隔离器功耗仅为其1/5至1/10；稳定性受环境与寿命影响大，LED发光效率随时间老化导致CTR下降，温度变化也显著影响性能；集成度低，单颗通常仅单通道隔离，多通道场景需多颗组合，增加电路复杂度与体积。

这些局限性催生了数字隔离器的快速发展，其以电容耦合、磁耦合为核心原理实现数字信号隔离传输。

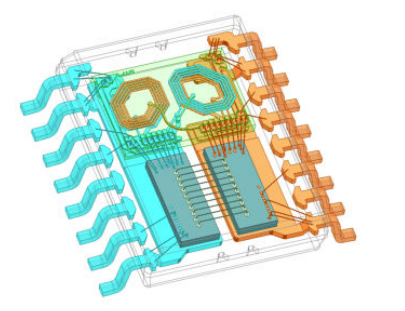

电容隔离与磁隔离技术示意

与光耦相比，数字隔离器优势明显：传输速率可达百Mbps甚至Gbps，适配SPI、Ethernet等高速接口；时序性能更优，传播延迟低，满足高精度控制系统要求；集成度高，无需额外无源器件，单颗芯片可实现多通道隔离，更紧凑且功耗大幅降低；稳定性好，不依赖LED发光，不受老化、温度变化影响，长期可靠性高且抗电磁干扰能力强。

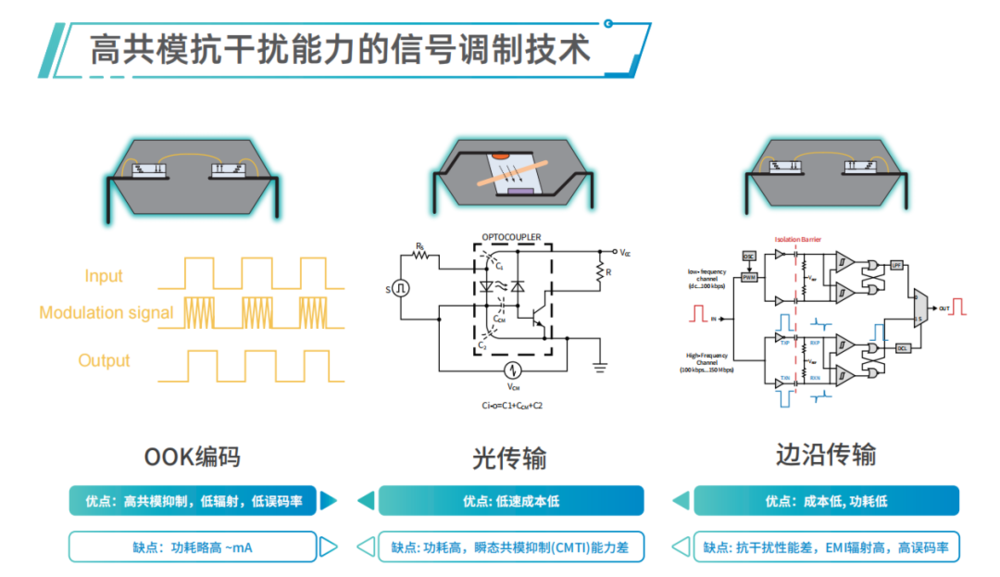

不同信号调制技术对比

近年来数字隔离器发展迅猛，市场规模持续攀升，工业自动化、新能源汽车、通信基础设施等领域需求是主要增长动力。技术上不断突破，隔离电压、传输速率、功耗等核心参数持续优化，还集成故障检测、自诊断等功能，适配功能安全标准，满足智能工厂等高端场景需求。国产厂商如纳芯微、川土微、荣湃等通过技术突破缩小与TI、ADI等国际巨头差距，推动国产化率提升。

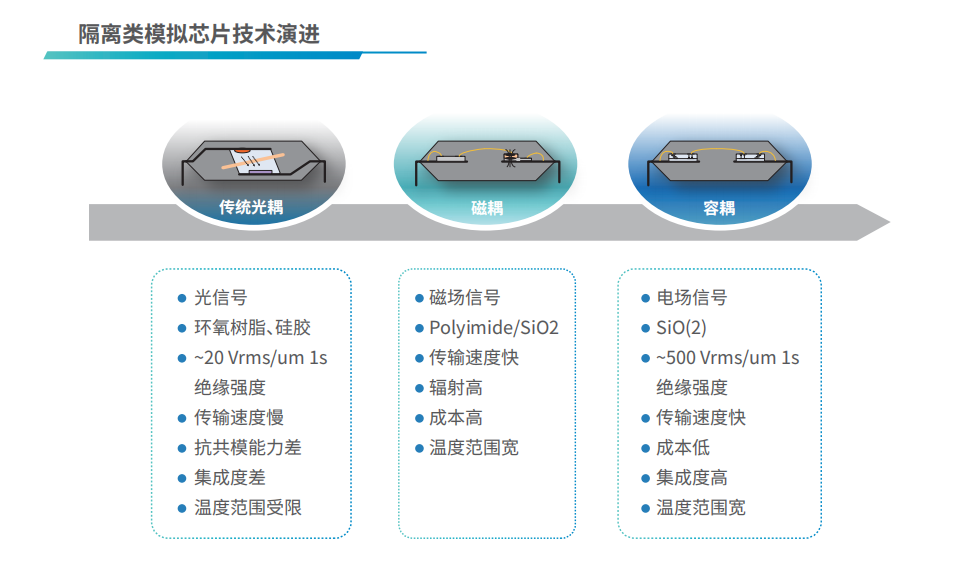

不同隔离产品性能对比

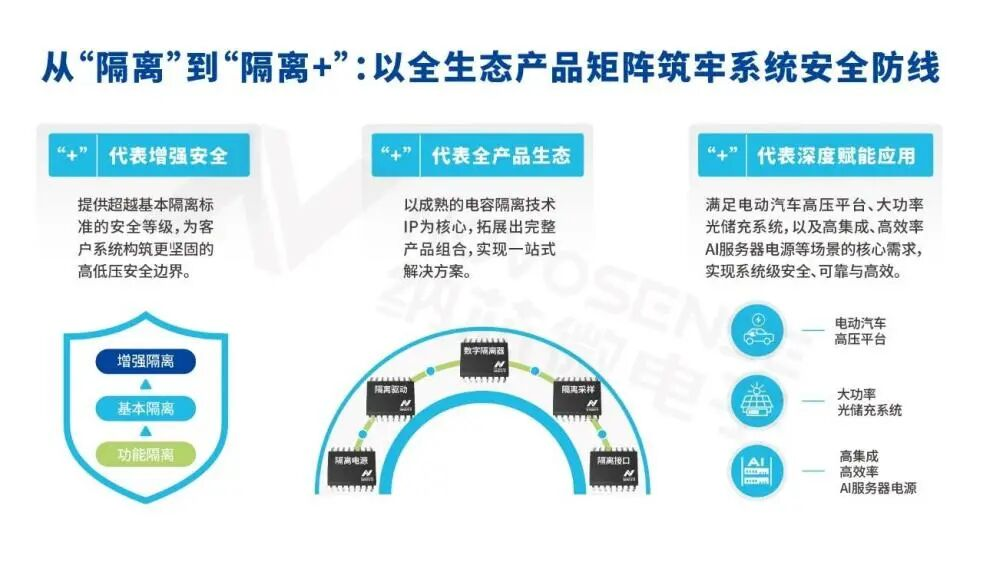

纳芯微在数字隔离器领域市场占有率领先，是细分市场龙头。去年推出基于电容隔离技术的第三代车规级数字隔离器NSI83xx系列，相比前代NSI82xx系列优化了EMI、EOS性能，通过电路设计、封装测试等全面优化满足汽车应用严苛要求。如今纳芯微从“隔离”迈向“隔离+”，以全生态产品矩阵构筑系统安全防线，“+”意味着超越基础隔离标准的安全保护，也代表完整产品生态——以成熟电容隔离技术IP为核心，涵盖数字隔离器、隔离驱动、隔离采样、隔离接口和隔离电源，实现一站式解决方案，赋能大功率光储充系统等核心场景。

光耦仍是主要隔离产品

数字隔离器快速追赶不代表光耦退场，其自身短板是光耦继续生存的关键：成本较高，单颗高端数字隔离器价格是普通光耦数倍，消费电子、低端家电等成本敏感场景中光耦成本优势难撼动；特殊场景下光耦特性更优，如高压直流隔离场景中高隔离耐压、低漏电流特性比数字隔离器更具竞争力，单向信号传输、无需高速响应的简单电路中结构简单、可靠性高的优势更明显；光耦成熟度高，经数十年市场验证，性能参数与应用方案完善，工程师使用熟悉，传统工业设备、老旧系统维护升级中仍是首选，无需大规模改造电路。

因此不少半导体厂商推出光耦仿真器产品：TI光耦仿真器融合传统光耦合器优势与TI基于SiO₂的隔离技术优势，与常见光耦合器引脚对引脚兼容，无缝集成现有设计且信号行为相同，采用SiO₂技术实现隔离栅，阻止高压信号、防止接地回路，利用SiO₂隔离的增强电气特性、更优高压可靠性及集成额外系统功能潜力；TI推出数十款光耦仿真器产品，包括耐辐射晶体管输出光耦仿真器。英飞凌推出EiceDRIVER 1ED301xMC12I系列，支持光耦仿真器输入的高性能隔离栅极驱动器IC，与现有光耦仿真器和光耦合器引脚兼容，具备高共模瞬态抗扰度（CMTI）、强大输出级及更精准时序特性，使工程师无缝迁移到SiC技术无需重新设计光电控制方案，适用于电机驱动、光伏逆变器、电动汽车充电、储能系统等场景。国内纳芯微推出NSI721x/722x系列光耦仿真器，CMTI大于100kV/μs、绝缘材料CTI水平大于600V、温度范围更宽，优化成本、可靠性和速率，提升系统整体性能，封装包括SO-5、SOWW8、SOP8等，支持4mm、8mm、15mm爬电距离。

总结

从行业应用场景看，光耦与数字隔离器已实现市场分割：消费电子、家用电器、低端工业控制等场景，光耦凭成本低、结构简单优势主导；工业自动化、新能源汽车、高端医疗设备、通信设备、数据中心等场景，数字隔离器凭高速、低功耗、高集成度优势逐步替代光耦成为核心隔离器件。

展望未来，二者竞争仍将持续，光耦不会消失，数字隔离器则会继续突破技术瓶颈，降低成本、提升集成度，拓展性能应对高端应用，同时向国产化、智能化方向发展。
