【复合信息】采用甘蔗渣制备的多孔碳复合材料，为电磁波吸收领域带来创新

01-03 10:31

1选题背景

伴随着电子信息技术的飞速发展，电磁波（EMW）随着应用的日益普及，其干扰信号和辐射污染问题日益突出。这种污染不仅影响电气设备的正常运行，而且对人体健康构成威胁。所以，迫切需要开发高效的电磁波吸收材料。传统的电磁波吸收材料往往存在成本高、重量大、不可持续等问题。近几年来，基于生物质的碳材料因其成本低、重量轻、可持续性而受到广泛关注。以甘蔗渣为原料的多孔碳在这些材料中（BPC）它被认为是一种有前途的电磁波吸收材料，因为它具有优异的化学和电化学稳定性。但是，由于介质损耗与磁消耗之间的不匹配，单个BPC的微波吸收性能较差。为了实现更有效的电磁波吸收，研究人员开始探索BPC与其它具有介电或磁消耗特性的材料的复合。

2成果简介

在这项研究中，研究人员利用甘蔗渣作为一种天然废物，通过高温碳化和活性过程，制备了基于甘蔗渣的多孔碳。（BPC），多孔花状MoS2/BPC复合材料是通过水热法进一步制备的。研究表明，当水的热温是220时。°C，MoS2/BPC样品(命名为MoS2//BPC样品)是在24小时内获得的。BPC-220°C）最小反射损耗值显示在8.96GHz。（RL）为-41.6dB，并且在相对较薄的1.5mm厚度下显示出有效的微波吸收带宽（EAB）4.32GHz。该结果为新型生物质衍化多孔碳提供了一种具有“薄厚、强宽带、强吸收”特点的电磁波吸收方法。

3图文导读

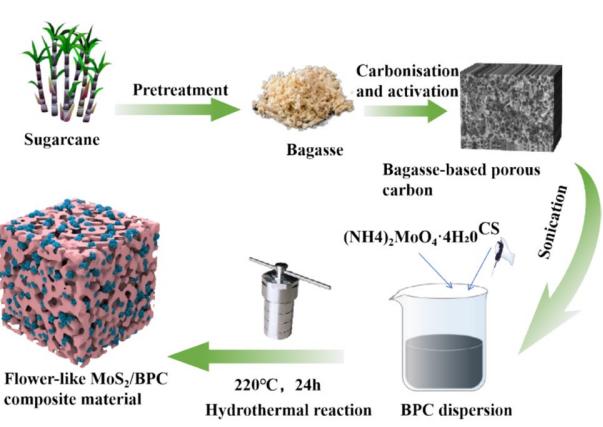

图1：展示了花状MoS2/BPC-220°C复合材料的制备工艺。

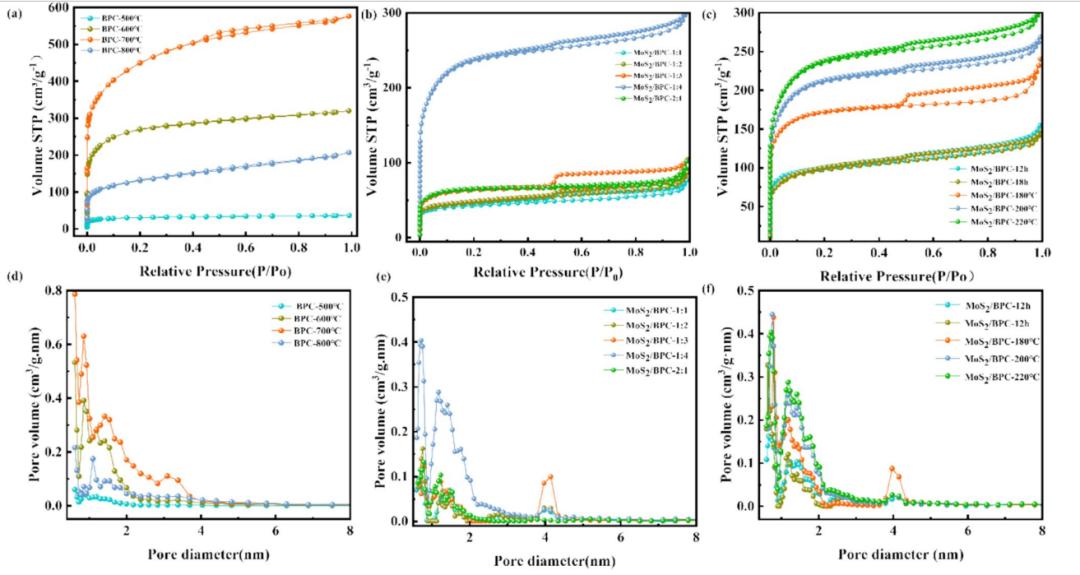

图2：N2吸附-脱附等温线和孔径分布显示了BPC样品在不同活性温度下制备的N2吸附-脱附等温线和孔径分布，以及MoS2/BPC-220°N2吸附-脱附等温线及C复合材料孔径分布。

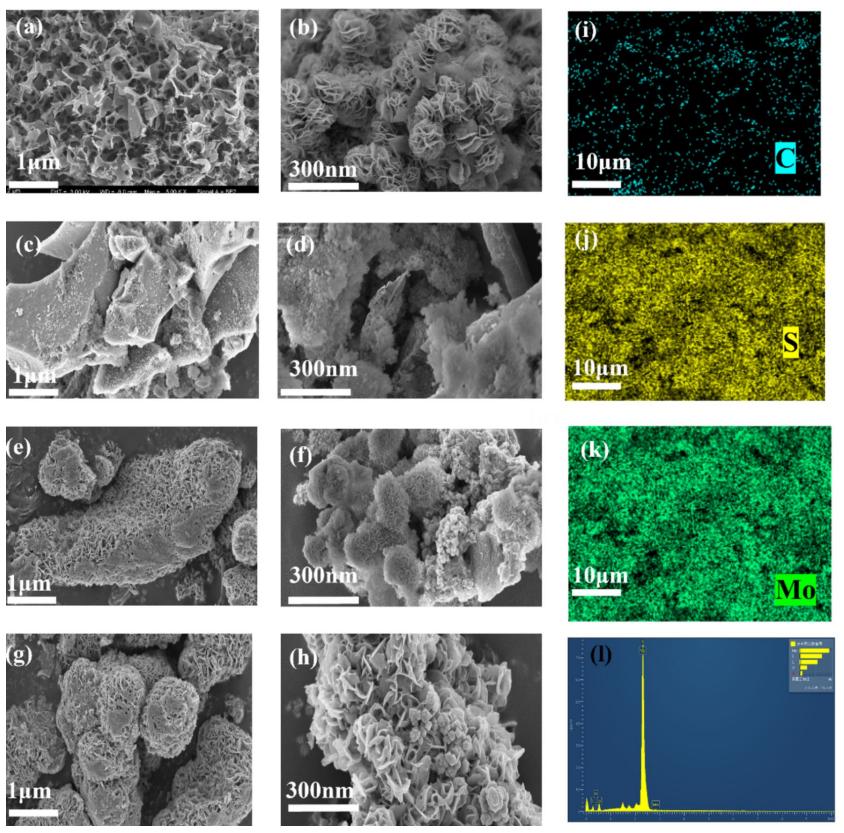

图3：扫描电子显微镜，显示不同温度和比例下制备的MoS2/BPC复合材料。（SEM）图像，MoS2//BPC-220°EDS元素投影图像C。

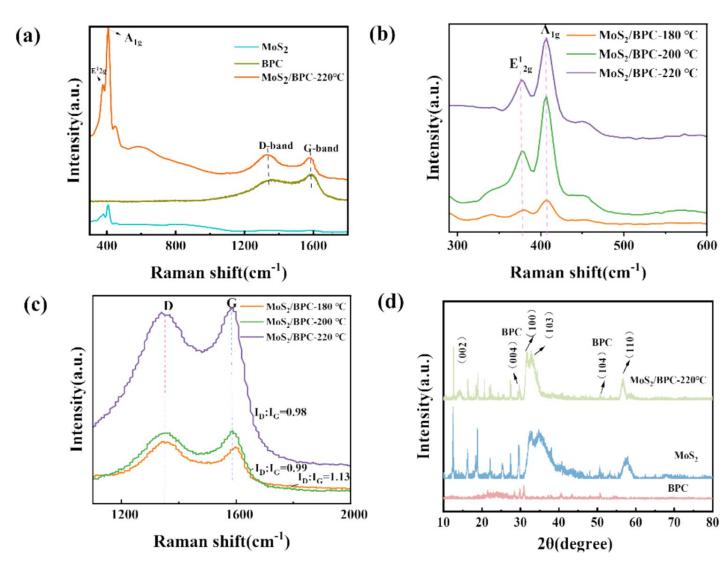

图4：BPC展示、MoS2/BPC-220°在不同的水热温度下，C和MoS2的拉曼光谱BPC-220°C的放大图像。

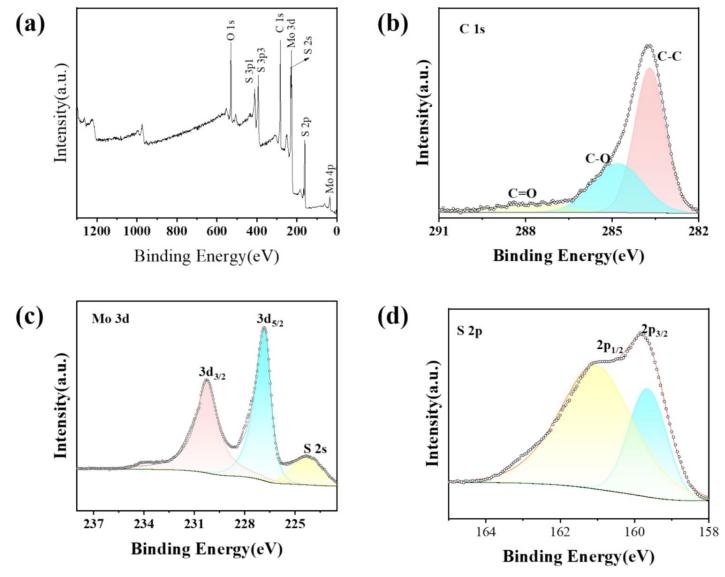

图5：MoS2//BPC-220°XPSC全谱，C全谱， 1s、Mo 3d和S XPS谱图2p高分辨率。

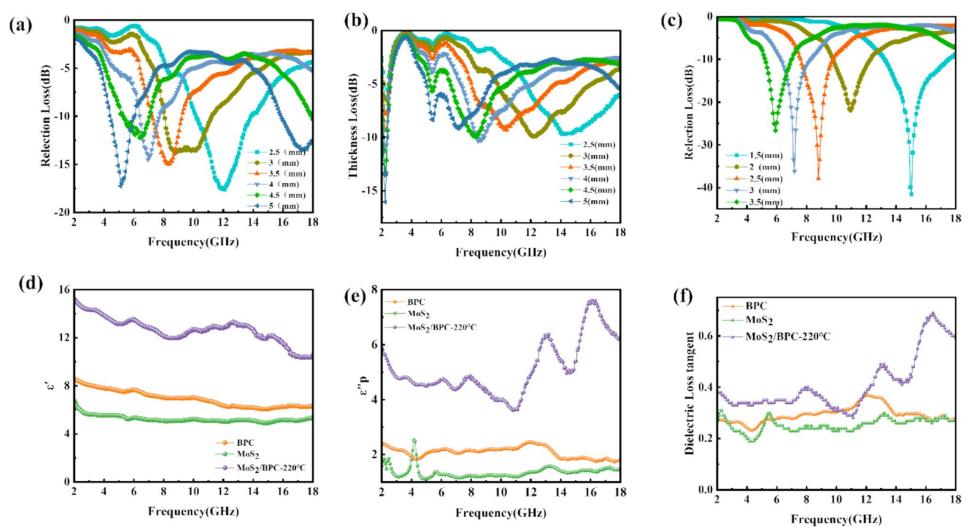

图6：BPC展示、MoS2和MoS2/BPC-220°反射损耗及复杂介电常数。

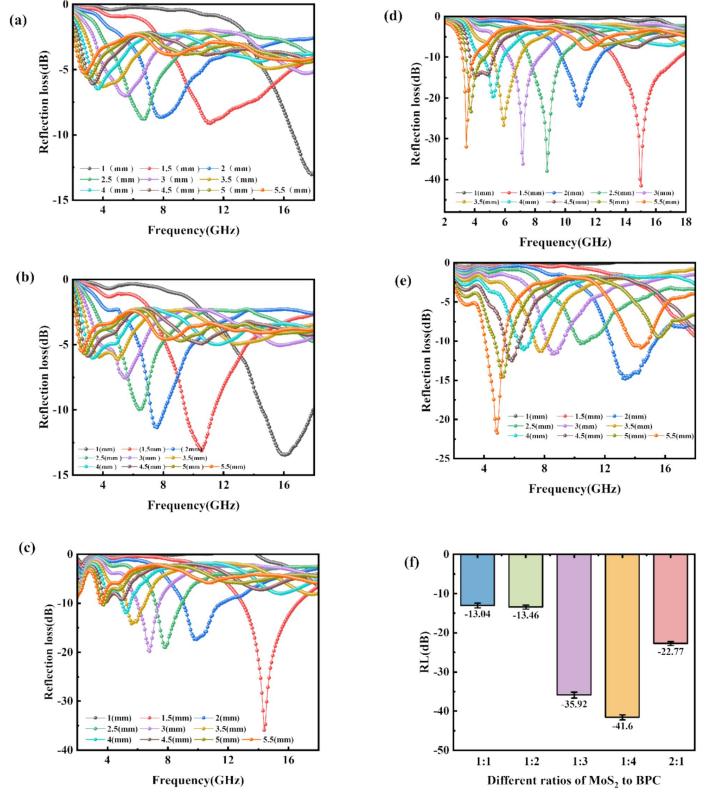

图7：MoS2//不同比例展示BPC-220°复合材料样品二维反射损耗图。

4总结

本研究成功利用天然废弃甘蔗渣制备了多孔碳复合材料，不但降低了成本，而且促进了资源的回收利用。MoS2//采用水热法制备。BPC-220°C复合材料在电磁波吸收领域表现出色，其宽带和高效电磁波吸收在较薄的厚度下完成。这一成果不仅为生物质衍化材料的研究与开发提供了新的思路，也为电磁波吸收材料的设计与制备提供了重要参考。研究人员希望这种方法能够普及到花生壳、玉米芯或荔枝壳等其他生物质材料，以优化碳理论的输入阻抗，为先进介电电磁波吸收器的发展创造新的机遇。

文章来源：材料进展研究

文章链接：https://link.springer.com/article/10.1007/s42823-024-00832-z

免责声明:中国复合材料协会微信微信官方账号发布的文章仅用于复合材料理论知识和市场信息的交流与分享，不用于任何商业目的。如果任何个人或组织对文章版权或其内容的真实性和准确性有疑问，请尽快联系我们。我们会及时处理。

继续滚动阅读下一个轻触阅读原文。
