旗舰CPU架构！对天玑8400全核CPU进行全面分析，打翻同级对手

MediaTek 于 2024 年 12 月亮发布的天玑 8400 在次旗舰端芯片市场，处理器率先引进全大核。 CPU 结构。这种创意设计为高端智能手机市场注入了全新的动力，为性能、能效和客户体验带来了显著的升级。本文将从多个维度详细分析天玑 8400 全大核 CPU 优点及其带来的变化。

1 性能全面提升：全核结构释放强大动力

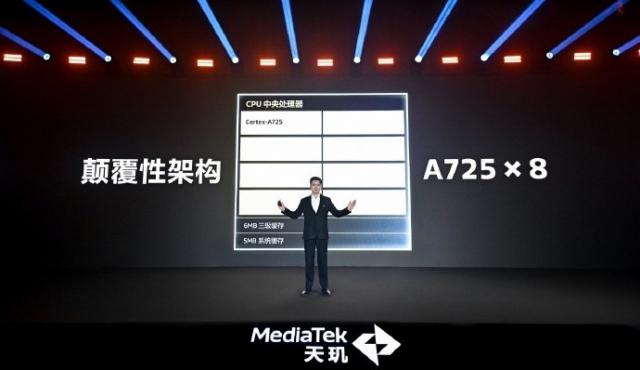

天玑 8400 的 CPU 架构由 8 个 ArmCortex-A725 主频最高可达核心组成 选择3.25GHz 1 3 4 组合设计，即 1 个超大核、3 个大核和 4 一个高效的核心。这种全核结构是第一次在次旗舰芯片市场，其设计理念直接来源于天玑旗舰芯片。 9400，保证了特性的全面进化。

就多核性能而言，天玑 8400 与上一代芯片相比，完成了 41% 改进。其先进的结构模式在高负荷多任务场景中显示出强大的计算能力，用户可以体验到更快、更流畅的操作，无论是复杂的后台任务还是资源密集型应用。

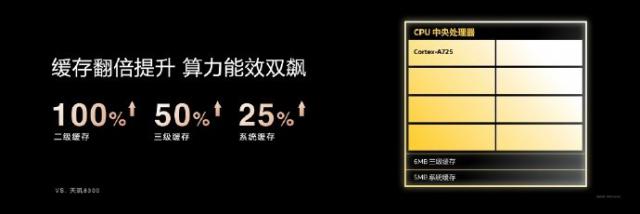

此外，天玑 8400 对缓存系统进行升级，提高二级缓存容量。 提高三级缓存100% 系统缓存提高50% 25%，扩展至 5MB。优化缓存结构显著提高了数据访问速度，为设备带来了较低的延迟使用体验。

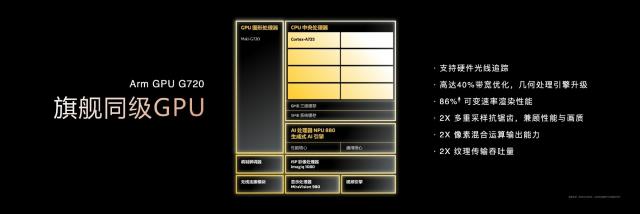

同样，游戏性能也有了很大的提高。天玑 8400 使用同级别的旗舰 Mali-G720MC7 GPU，与上一代相比，峰值性能得到提升。 24%。借助 MediaTek 星速发动机和插帧技术，天玑 8400 可以提供更加稳定的游戏帧率和更加流畅的场景，即使在高刷新率模式下运行，画面表现依然顺畅。

2 精确调控实现卓越的能效

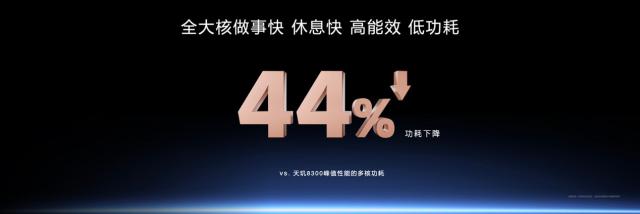

天玑在性能大幅提升的同时， 8400 同时也表现出优异的能效性能。凭借先进的台积电 4nm 制程工艺和 MediaTek 与上一代相比，这款芯片的多核功耗降低了精确的能效调控技术。 44%。也就是说，即使客户长期运行高韧性任务，如手机游戏或超清视频录制，设备的电池寿命也会更好。

此外，Mali-G720MC7 GPU 与上一代相比，功耗降低了。 42%，显著减少了长期运行高质量游戏或视频任务对电力的消耗。天玑 8400 低功耗性能不仅提高了设备的续航时间，而且减少了芯片在运行过程中的发热问题，为用户提供了更加舒适的体验。

3 结论：全新的性能和智能标杆

天玑 8400 的全大核 CPU 结构化、先进的能效调节技术和智能化功能，为中高端芯片市场树立了新的标杆。这个芯片不仅带来了性能和能效的多重突破，而且通过 AI 升级图像等功能，重新定义客户体验。天玑作为一款专门为高级智能手机设计的芯片， 8400 使移动终端更加智能、高效、强大，显示出来 MediaTek 强大的实力在半导体领域不断创新。
