像素近1.5亿！Intel Lunar 超高清核心照片LakeCpu

Lunar Lake 算得上是 Intel Cpu是历史上最特别的一代。：第一次使用酷睿 Ultra 首次采用的命名方法， chiplets 晶粒设计，首次采用台积电代工，首次集成封装内存，首次集成。 NPU AI 第一次集成发动机 LPE 超低功耗小核心，无直接后代 ……

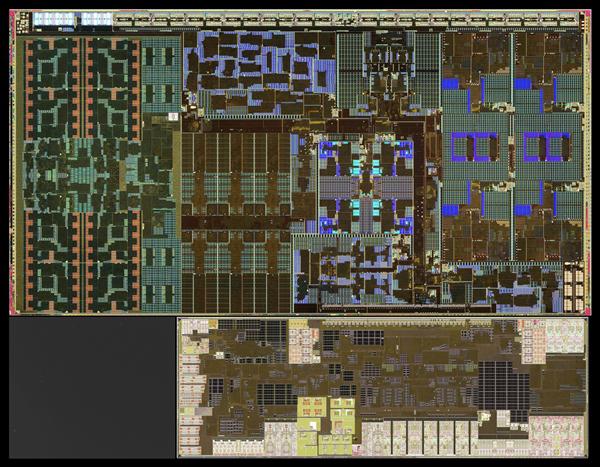

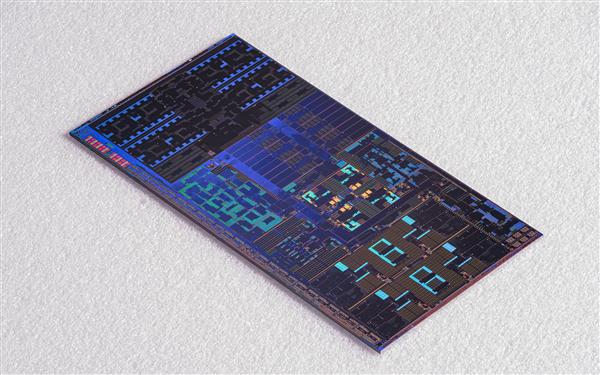

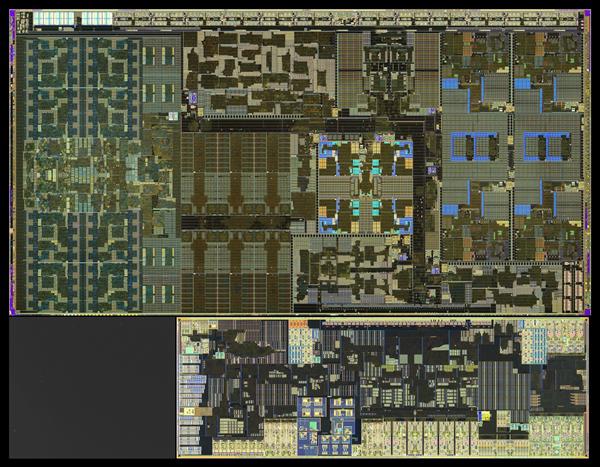

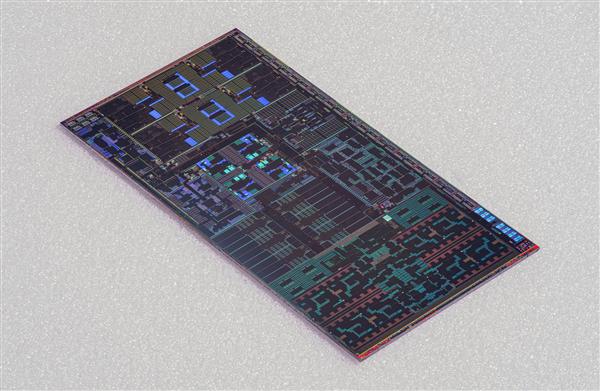

最近，芯片大神 Fritzchens Fritz 放出了一组 Lunar Lake 超高清核心照片处理器，最高分辨率接近 1.5 十亿像素，真正的数毛级！

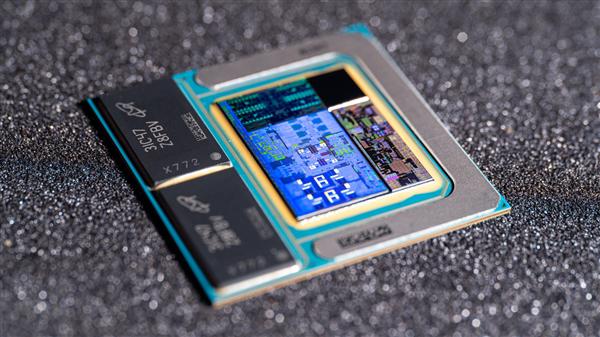

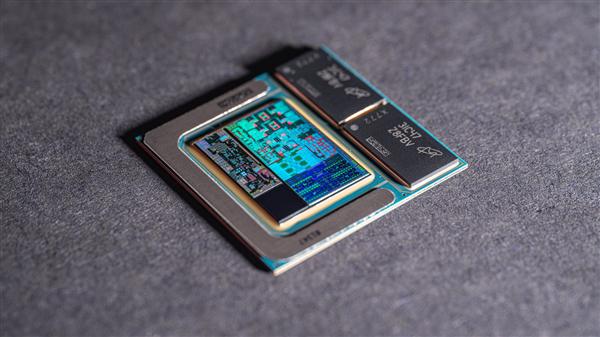

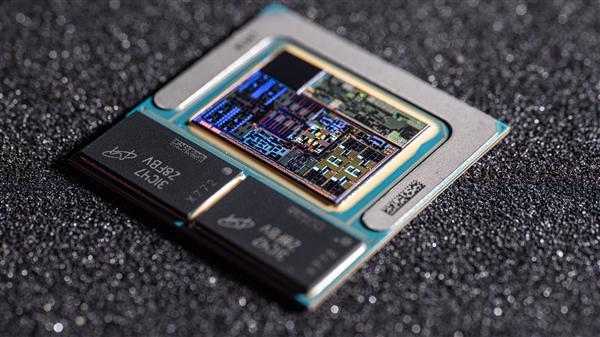

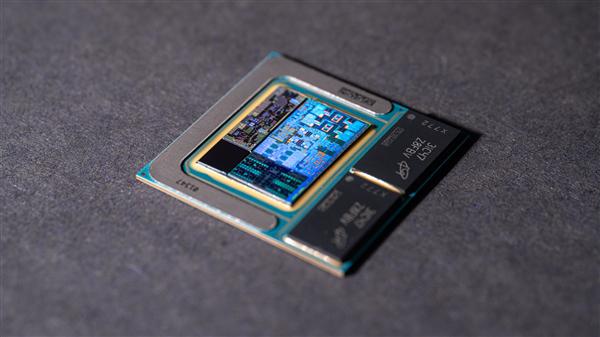

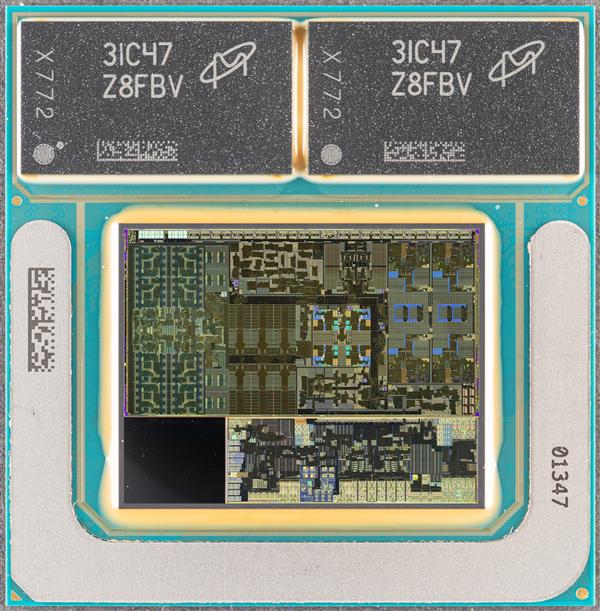

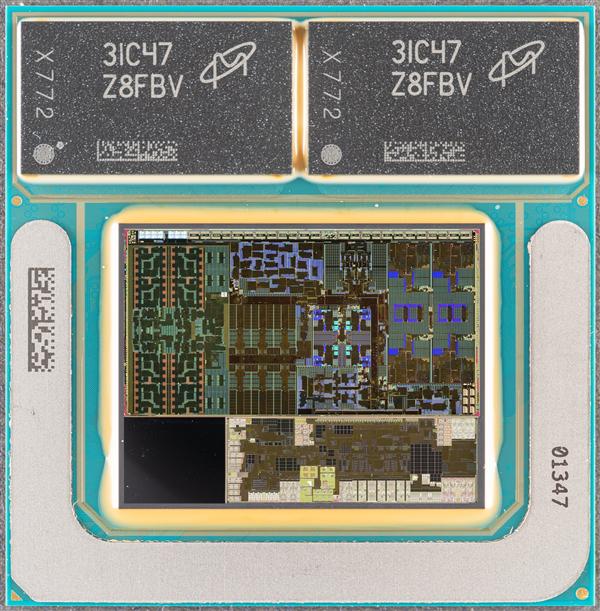

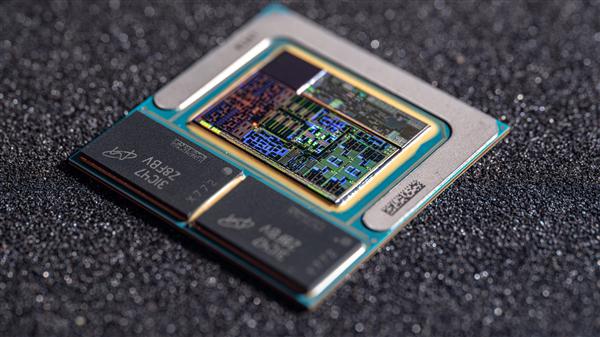

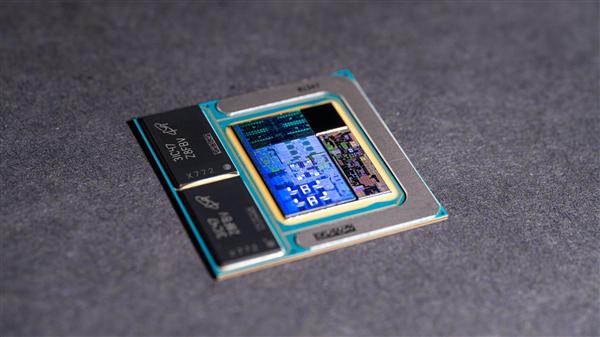

这组照片，清晰地展示了 Lunar Lake 内部结构设计。

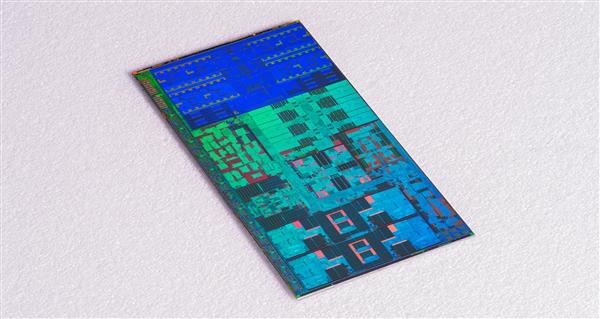

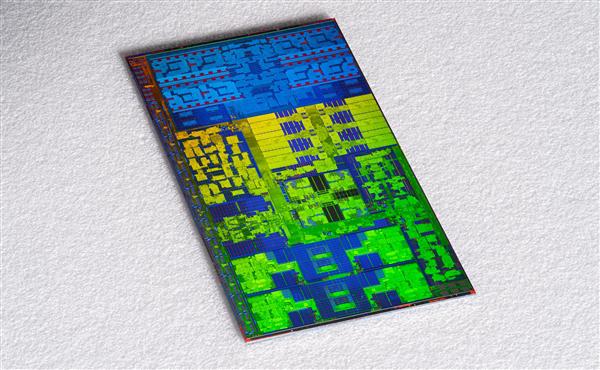

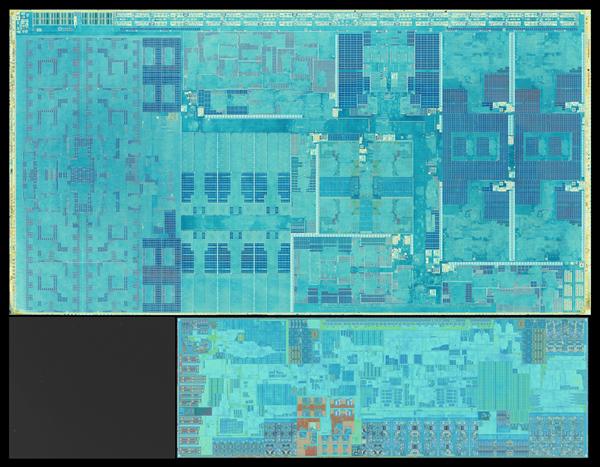

台积电用于计算模块 N3B 工艺，包括四个 Lion Cove P 核及其每个核心 2.5MB 二次缓存，共享 12MB 三级缓存，八个缓存 Skymont E 每四组分享核心及其分享 4MB 二级缓存，NPU AI 引擎 ( 六组 NCE 神经系统计算引擎 ) 、Xe2-LPG 核显和媒体引擎，内存控制器，8MB 系统缓存，等等。

Intel 将大部分关键计算模块整合在一起，大大减少了相互通信的延迟。

台积电控制器模块选用台积电 N6 工艺，主要负责各种高速，低速， I/O，包含 USB、雷击、PCIe、蓝牙、Wi-Fi。

此外，还有一个添加模块，没有任何电路功能，保持整体形状完整，机械平衡。

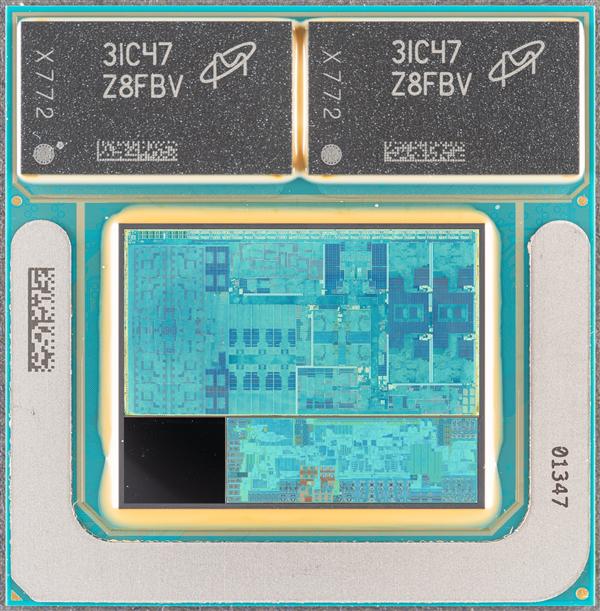

它们之下，是基于它们 Intel 22FFL 工艺的有源中介层，使用 Intel Foveros 3D 整合所有模块的封装技术。
