【复材信息】中国科技大学最新Nature！！

05-10 09:23

科学背景

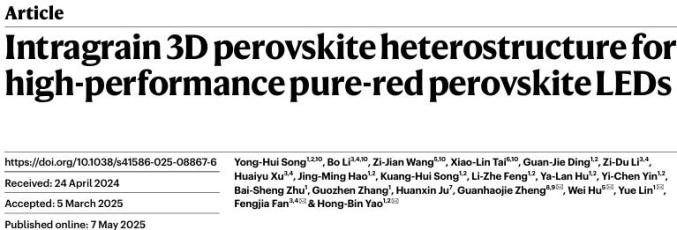

金属卤化物钙钛矿是有前途的下一代发光二极管。（LED）选择发光材料。LED矿采用纯红色钙钛矿。（PeLED）同时实现高亮度和高效率是目前的目标之一。CsPbI3-xBrx三维(3D)发射体具有优异的载流子传输能力和高色纯度，可使纯红PeLEDs快速、超高亮度。但是，这些设备在高电流强度下容易出现效率下降和亮度下降的情况。宋永慧(博士)，中国科技大学、李波(博士后)、王子健(博士生)和台晓琳(博士生)是共同的第一作者。中国科技大学姚宏斌教授、樊逢佳教授、林岳教授、胡伟教授是共同的交流作者，团队自主创造了激发暂态光谱的电力。（EETA）该技术，并且利用该技术揭示了空穴泄漏是造成纯红色三维钙钛矿LED效率滚降的重要因素，并且开发出新型三维钙钛矿异质结亮层减少空穴泄漏(图1)，成功制备出高性能纯红钙钛矿LED。以“相关研究成果”Intragrain 3D perovskite heterostructure for high-performance pure-red perovskite LEDs“在国际顶级期刊Nature上发表了标题。

科学奉献

创新点

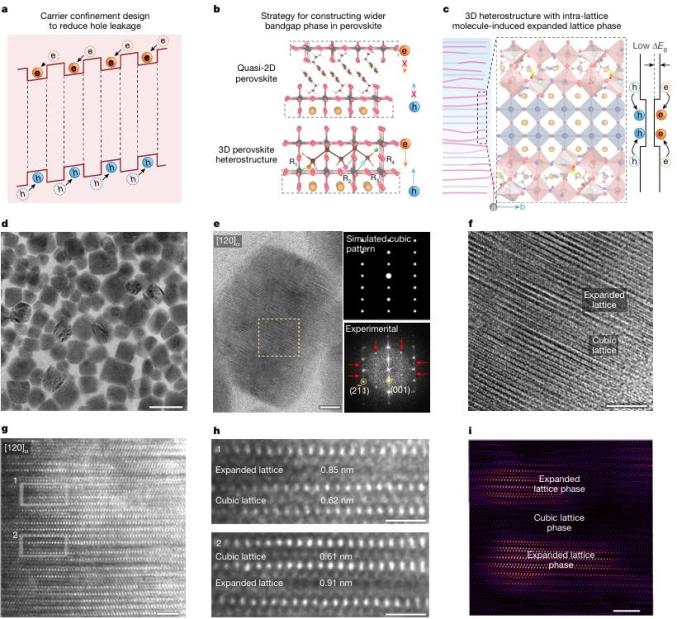

1、为了限制注入载流子，开发了一种CsPbI3-xBrx晶内含有窄带隙发射体和宽带隙势垒的异质结构。

2、引入强键合分子[PbX6]4−在框架中扩展3D CsPbI3-xBrx晶格结合了宽带间隙势垒。

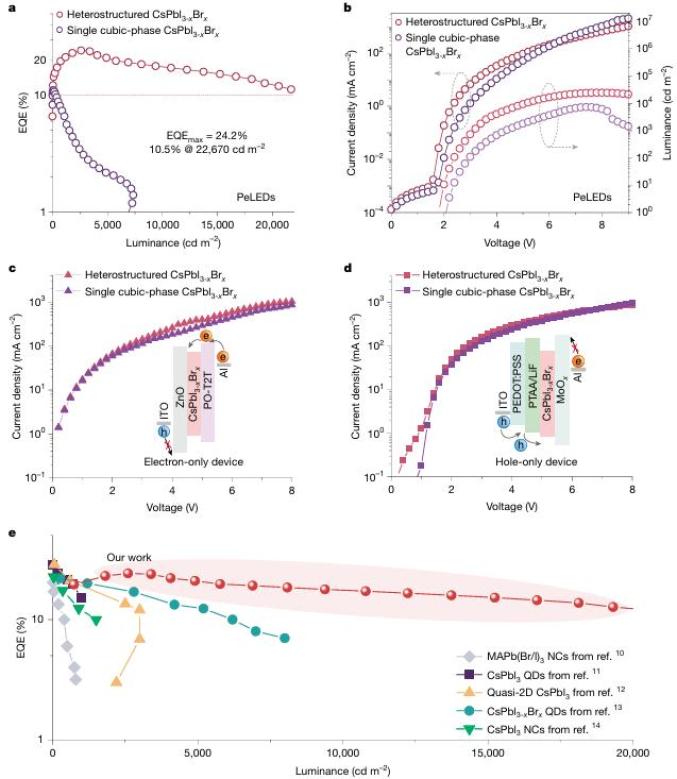

3、具有24,600 cd m−在22,670中，高亮度，24.2%的最大外量子效率和低效率下降。 cd m−在高亮度下，外量子效率保持在10.5%。

科学启迪

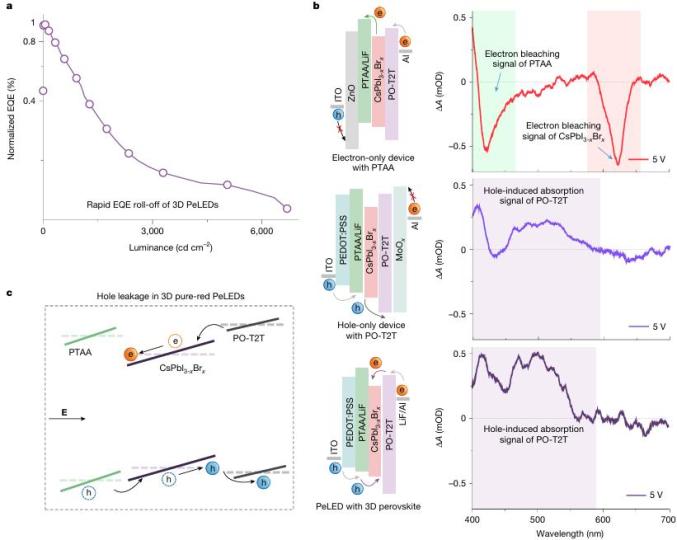

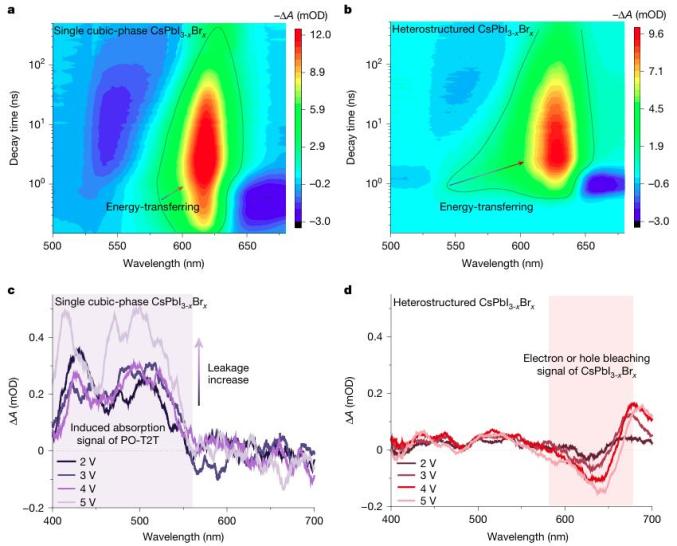

准二维和超小量子点钙钛矿主要用于已报道的高性能纯红钙钛矿LED(外量子效率超过20%)。但由于其低载流子迁移率，亮度难以提高。钙钛矿(如CsPbI3)三维混合卤化物-xBrx）虽然CsPbI3-xBrx三维钙钛矿的LED效率在亮度上升时会严重下降，但由于缺乏LED原点表征设备，其背后的机制并不明确。为解决这个问题，研究小组利用电激起暂态吸收光谱技术，发现效率下降是由于空穴泄漏造成的。基于这一发现，他们开发了一种新型的CsPbI3-xBrx晶体异质结构，其中包括窄带间隙发射体和宽带间隙势垒，用于限制注射的载流子。引入强键合分子[PbX6]4−在框架中，3D成功扩展构建宽带间隙势垒的CsPbI3-xBrx晶格。结果表明，这种新型异质结构显著提高了纯红PeLEDs的性能。装置完成了24,600 cd/m−最大外量子效率为22,670，高亮度和24.2%。 cd/m−2在高亮度下仍然可以保持10.5%的外量子效率，显示出较低的效率下降。这个结果不仅揭示了3D 通过创新的材料设计策略，CsPbI3-xBrx基PeLEDs中效率下降的机制为高性能纯红色钙钛矿LED的发展提供了新的思路和方法，有望促进其在显示和照明领域的实际应用。

免责声明:中国复合材料协会微信微信官方账号发布的文章仅用于复合材料理论知识和市场信息的交流与分享，不用于任何商业目的。如果任何个人或组织对文章版权或其内容的真实性和准确性有疑问，请尽快联系我们。我们会及时处理。

继续滚动阅读下一个轻触阅读原文。
