国内首条8英尺车规级SiC生产线正式通线！ST本土化战略进一步进一步

03-19 07:45

电子发烧友网综合报道。在 2 月 27 日本，意法半导体（ST）和三安光电宣布双方在重庆成立。 8 英尺碳化硅晶圆合资厂正式通线。这也意味着近年来，中国最大的海外半导体巨头投资项目向正式量产迈出了一大步。

三安光电与 ST 在 2023 年 6 每月签订协议，宣布在重庆合资共同建立新的碳化硅器件制造工厂。同时，为了提供基础材料，三安光电还将在当地设立独资企业 8 英尺碳化硅衬底厂。

根据当时三安光电的通知，三安光电和 ST 合资企业将由三安光电控股，暂定名为“三安意法半导体” ( 重庆 ) 有限公司(现称安意法半导体有限公司)，其中三安光电控股子公司湖南三安持有意法半导体(中国)投资有限公司51%持仓 49%。

项目全面完成后，预计投资将达到。 230 亿人民币（32 十亿美元)，计划存在 2025 2008年第四季度投产，并预计到期。 2028 年度全面生产。是的 2025 年四季度投产后，安意法半导体生产线也将成为国内首条 8 规模化的英尺车型碳化硅功率芯片量产线。

ST 表示，这家合资项目工厂将采用 ST 专注于碳化硅专利制造技术， ST 碳化硅器件的生产， ST 为满足未来中国客户的需求，专用晶圆代工厂。与此同时进行工程投资 32 在亿美元中，有 24 亿美元是未来五年的资本支出，资金来源包括 ST 以及三安光电的资金投入，重庆政府的支持，以及合资企业的对外贷款。

除合资碳化硅晶圆厂外，上游材料的配套设施也由三安承担。三安光电计划的投资约为 70 一亿元，独资在重庆开设。 8 英尺碳化硅衬底厂将利用自身碳化硅衬底技术独立建立和运营，以满足合资企业的衬底需求，并与其签订长期供应协议。

为什么要在中国建立合资晶圆厂，ST 总裁兼 CEO Jean-Marc Chery 表示：“中国的汽车和工业领域正在全面向电气化发展，在这一市场上，ST 很多客户项目都获得了成功。对 ST 因此，与中国当地的重要合作伙伴一起建立一个特殊的晶圆工厂，这将有助于我们以最有效的方式满足中国客户日益增长的需求。未来的三安光电 8 英尺衬底厂，双方新成立的前端合资厂， ST 目前，中国深圳的后端制造商相结合，ST 能够为我们的中国用户提供完全垂直整合的能力 SiC 价值链。"

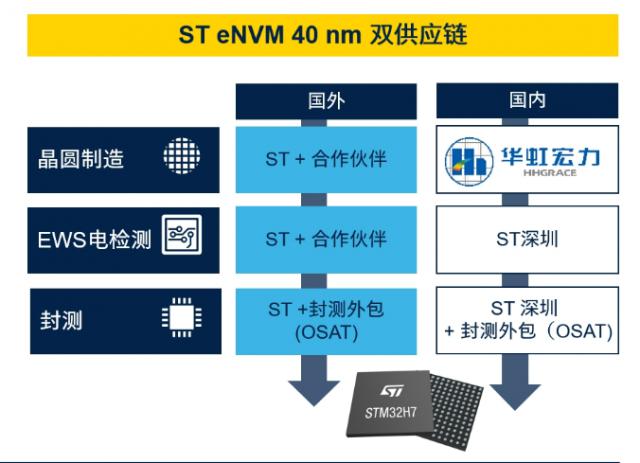

值得注意的是，除了与三安的合资企业外，ST 近几年来，与中国本土企业的合作还在继续加大。ST 去年在投资者日活动上宣布，将委托华虹代工 40nm、集成 eNVM 的 MCU 商品，将 MCU 产品生产也放在中国本地。

ST 中国区 MCU、数字 IC 和射频产品部（MDRF）物联网 / 数字营销副总裁人工智能技术创新中心 Arnaud Julienne 表示，ST 与华虹的合作模式不仅仅是简单的代工，还有晶圆、掩模等。 ST 相同的设计，在制造过程中，甚至在设备和欧洲。 ST 工厂完全一致。据悉 ST 经过两年的深入合作，与华虹双方保证了所生产的裸片和裸片。 ST 工厂生产完全一致，第一批商品是最新的。 STM32 高性能系列，最早将在 2025 年末推出。

这也让 ST 拥有独特的优势：唯一可以提供双供应链的 MCU 大工厂，能为中国开展国际业务的中国 OEM 制造商可以提供适当的商品，也可以为全球在中国开展业务。 OEM 供应商提供本土化供应链支持。

而且未来在全球产业链环境日益荒岛化的情况下，ST “双供应链”战略或许会成为其它海外制造商在中国市场扎根，以及当地制造商出海的模板之一。
