70-300mm F4.5-5.6 便携式长焦也可以尽情享受细节之美！
大家好。这里有深入的研究 LUMIX 连载系列镜头 光学设计部门。
在“光学设计部”中，我们的设计师将介绍镜头设计的解读和特点，分享一些说明书中看不见的细节和想法。
对正在考虑购买镜头的朋友来说，我们希望你能更好地了解他们。 LUMIX 镜头的设计理念； LUMIX 镜头的顾客，我希望每个人都能通过拍摄来体验这些镜头背后不为人知的细节和用心。请注意！
这是开发者写的一篇文章，可能会用很多专业术语来解读镜头。想必看完之后，你会对自己的画面有更深的了解。
在第四期中，我们描述的画面是“ LUMIX S 70-300mm F4.5-5.6 MACRO O.I.S. "，项目经理是北田。
S PRO 镜头和 S 镜头
到目前为止，“光学设计部”已经介绍了很多。 S PRO 但是这次这个系列的第一个镜头， S 所以我们先从松下全画幅开始。 S 开始解释系列镜头。
LUMIX 拥有 S PRO 镜头和 S 两个系列的镜头，S PRO 镜头是依据 LUMIX 极为严格的 S PRO 镜头标准，规划→设计开发→制作图片。
而 S 另一方面，镜头不仅具有优异的光学性能，而且兼顾了机动性和实用性。
这个系列主要是超广角变焦镜头 LUMIX S 20-60mm F3.5-5.6，以及具有统一分析能力、尺寸和可操作性的 F1.8 军团系列。
S 长焦变焦镜头系列设计初心
在 70-300mm 在开发过程中，我们多次与产品策划部门讨论 S 设计了以下系列长焦变焦镜头， 3 点作为发展理念。
1. 在整个变焦范围内，具有出色的画面表现能力和高质量的模糊效果
2. 提高图像感染力，配备长焦微距功能
3. 出色的机动性和出色的操作性能
通过实现这一功能，我们可以远距离拍摄，尤其是铁路和飞机，或者利用远距离功能拍摄花卉和昆虫，而不接近拍摄对象。
在这里，我们将展示受光学系统影响较大的第一点和第二点。
整个变焦区分辨率极佳，散景效果优良。

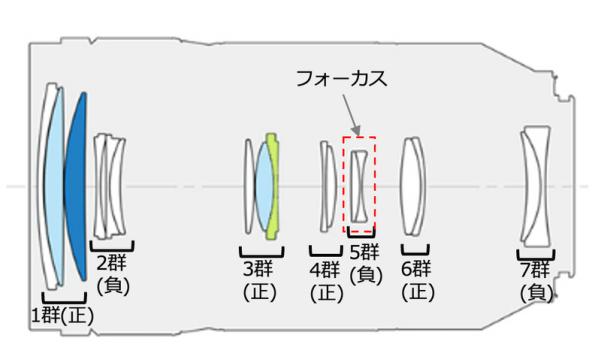

下图是 S-R70-300 画面框架图。
从物体侧开始，依次选择“正负正负正负” 7 通过对变焦过程中产生的像差起伏进行校准，使画面在整个变焦范围内都能保持较高的成像质量。
镜头配置为 11 组 17 片，拥有 1 片 UED 镜片和 2 片 ED 镜头并且放置在适当的位置，镜头配置抑制了长焦变焦镜头中随焦段伸展而容易出现的偏色。
如镜头构造图所示，LUMIX S 70-300mm F4.5-5.6 MACRO O.I.S. 非球面镜头没有使用。
一般情况下，增加非球面镜片的总数可以更容易地实现微型化和高性能化，但另一方面往往会导致轮线散景，即“洋葱圈”的图案出现在模糊效果中。
松下拥有高超的非球面镜片加工工艺，可以尽可能使轮线不显眼，但由于是特殊的加工方法，成本较高。因此，为了以合理的价格享受没有轮线的模糊效果，我们决定使用不含非球面镜片的光学系统。
此外，通过在整个变焦范围内适当控制球面像差的光学系统，我们实现了抑制双线模糊的温和模糊效果。下图是用这个镜头拍摄的模糊照片。没有“洋葱圈”，有美丽的模糊效果。
长焦微距功能创造新的视觉表现力
当焦距为 300 mm，拍摄倍数设置为 0.5 当倍(以下简称半微距)时，从无限距离到最小对焦距离的对焦移动量(以下简称对焦行程)会增加，导致对焦过程中像差的波动增加。
虽然不显示每个镜头组变焦时的运动轨迹，但为了保证对焦行程的稳定性，我们改进了焦点组后面的镜头组(第一 6 组)的运动轨迹，在焦点组后面放置了正负功率的透镜组，以抑制对焦时的像差变化。
并且我们缓解了组成对焦组的镜头球重量，确保在对焦行程较大的情况下能够实现高效、准确的自动对焦。
在 LUMIX S 70-300mm F4.5-5.6 MACRO O.I.S. 在光学系统中，我们将镜头直径较小的镜头组作为对焦组。对于镜头的玻璃材料，我们还选择了较轻的材料，以实现轻量化。
这个照片是用来拍的 300 mm 橡子半微距拍摄。背景模糊效果十分明显，能很好地突出主体。
到目前为止，介绍了 LUMIX S 70-300mm F4.5-5.6 MACRO O.I.S. 光学系统。
镜头的开发不仅涉及光学系统，还涉及机械设计、电机设计、控制设计、配电设计等技术领域。
举例来说，介绍一下 LUMIX S 70-300mm F4.5-5.6 MACRO O.I.S. 机械设计工作。
该镜头的光学系统采用七份量变焦结构，可以在整个变焦范围内实现优异的显像性能。当变焦时，五个镜头组可以通过凸轮机构沿着光轴移动。
所以，我们配备了共计 17 一个凸轮槽，在有限的空间内配备了所有所需的凸轮槽，同时还要提高变焦环的可操作性，这真的很难。
借助光学设计师机械设计者的协同作用， 0.01mm 为了最好地设计每个镜片组的变焦移动轨迹，高密度布置了总共的变焦移动轨迹 17 一个凸轮槽，在多成分驱动和变焦操作过程中，实现了高品质的手感。

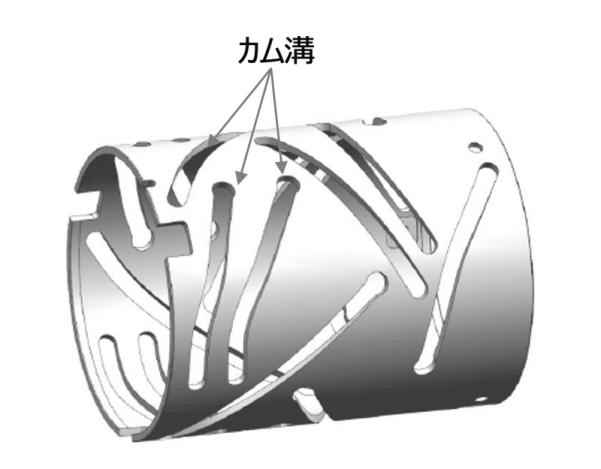

下图是镜头凸轮筒的鸟瞰图。你可以看到凸轮槽的复杂布局。虽然没有全部用箭头表示，但是掏空的部分都是凸轮槽。
凸轮筒俯视图
设计师的细节在目录中没有显示。
可交换镜头在目录中具有未显示的性能。其中一种是代表性的“散景味道”。
LUMIX S 70-300mm F4.5-5.6 MACRO O.I.S. 非常重视“光源”，在这方面我想解释一下。
光源是光圈缩小拍摄点光源时出现在点光源周围的辐射。它们是由光圈叶片的衍射现象引起的，所以光圈叶片的形状非常重要。
光圈叶片的形状也会影响小光圈下的散景形状。因此，经过精心设计，镜头中光圈叶片的形状可以实现美观的散景性能和令人印象深刻的光源效果。
下图是从正面看到的光圈叶片。橙色表示的部分是指 1 一片光圈叶，它重叠 11 个。
11 片叶子 圆形虹膜光圈
这张照片是从千里川河堤上拍摄的伊丹机场的照片。感觉能展现出令人印象深刻的光源。
伊丹机场机场从千里川河岸拍摄
这是对 LUMIX S 长焦变焦镜头系列 LUMIX S 70-300mm F4.5-5.6 MACRO O.I.S. 解释光学系统。
假如你已经有了这个镜头，希望你能享受到出色的描绘性能，柔和的散景和自然而令人印象深刻的描绘效果。
在各种场景中，我们也希望您能使用长焦镜头中罕见的半微距功能来拍摄植物和昆虫，以及使用光源的夜景。
