储能系统中的“智能助手”-计算放大器

电子爱好者网报道(文章 / 从定义上可以看出，黄山明的运算放大器（Operational Amplifier，OPA）它是一种放大倍数高的电子线路模块，通常用于放大模拟信号或进行各种数学计算。放大的工作原理和特点在电子电路设计中应用广泛，从音频放大到复杂的信号处理都可以看到。

但是在储能系统中，OPA 它主要用于精密电压或电流检测、信号调节和控制电路，以确保系统的稳定和高效运行。

例如，在电压测量中，运输和放电通常用于测量每个单个电池的电压，以确保它们在充放电过程中保持在安全范围内。这有助于防止过充和过放，从而延长电池寿命。同时，由于传感器的输出信号通常较小，所以运输和放大被用来将这些微弱的信号放大到适合进一步处理的水平。例如，在电池组的不同情况下，需要一个高性能的运算放大器来准确测量电压。

在温度监测方面，还用于调节热敏电阻信号，以监测电池温度。在温度控制系统中，可以将运输配置成比例 - 积分 - 微分（PID）控制器的一部分，从而实现更精确的温度调节。

当然，为了消除高频噪声和干扰，提高信号质量，还可以配置有源滤波器。这是因为运输具有良好的共模抑制能力，可以抑制电缆和传感器引入的共模噪声，从而提高系统的可靠性。

此外，运输和放置还具有电池均衡控制、故障监测和保护等能力。例如，运输和放置可用于检测电压和电流异常，如过压、欠压和过流，从而触发相应的保护措施，如断开连接或报警。在一些设计中，运输和放置与数字隔离器的结合可以在高压和低压系统之间提供安全隔离，以避免高压损坏低压电路。

国内运算放大器方案

因其运放特性，所以在储能产品的各个方面都得到了广泛的应用，例如， BMS、在电力转换系统及相关监控和保护电路中。具体而言，例如新能源汽车充电桩，UPS、太阳能储能系统，微电网系统等。

在国内已经属于比较成熟的产品，近年来也有了显著的改善，甚至增加了与国际巨头的差距，例如， TI 与国产同类产品的技术差距正在缩小。

就具体方案而言，例如国内聚邈半导体。 GS83X/GS85XX 该系列，提供高阻抗输入和轨道导出，提供高精度、低静态电流微放大器。他们使用了先进的台积电。 CMOS 工艺和全新的斩波电路结构设计，最大失调电压仅为 10 μ V，最大的失调电压飘移 0.03 μ V/ 并且内置抗性 RF 干扰功能。

GS600X 该系列放大器是专门为各种低压通用应用而设计的， 1MHz 增益带宽积，最低工作电压可达到 1.8V，达到电压转换率 0.8V/ μ s，在 5V 在电源电流下，静态电流只有 75 μ A，并集成了抗 RF 干扰功能。

还有芯谷科技的制造 D8541 和 D8542 D85411微功耗轨至轨运算放大器芯片 这是一个单一的运输，而且 D8542 这是双重运输。这类芯片特别适合 NTC 温度采集电路，ADC 应用于基准电压电路、有源滤波器、电压跟随器、信号增强器等电路，广泛应用于新能源充电桩、智能充电枪、储能等产品领域。

纳芯微提供的单端和差分隔离运输 可用于大型储能的NSi1300 BMS 系统中的信号取样。可提供 8.2 倍或 41 倍增益，保持极低的增益偏差。同时增加断电检测，提供易于使用的安全诊断功能，共模输入电压检测功能。通过选择合适的采样电阻，也可以实现 0.1% 系统精度。

一般来说，如果想在储能产品中使用，需要满足低噪音、微功耗、高精度、轨道导出等特点。轨道导出意味着放大器可以驱动接近电源电流轨的输出信号，适用于需要宽导出摆幅的应用。

总结

在储能产品中，放电不仅可以实现对电池电压、电流和温度的高精度测量和监测，还可以提供复杂的电力转换和管理过程中的关键信号处理和控制功能。通过保证电池在最佳状态下工作，放电可以帮助储能系统保持高效、安全、稳定的运行，有效防止过充、过放等潜在风险，从而延长电池寿命，提高整个储能系统的可靠性和性能。

阅读更多热门文章

加关注 星标我们

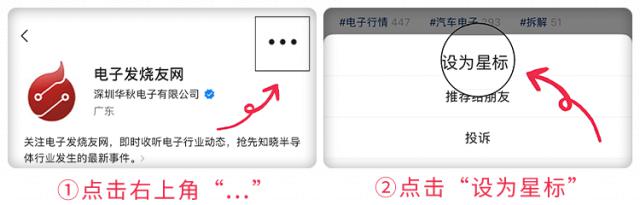

把我们设为星标，不要错过每一次更新！
